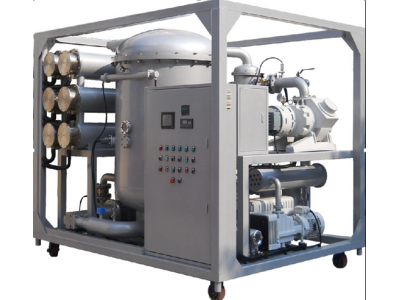

ZYD系列雙級真空濾油機用于電廠、電站、電力公司、變電工業、冶金、石化、機械、交通、鐵路等行業。特別是對110KV以上大型變電站的變壓器現場檢修，以及高等級的新油、進口油、互感器油、超高壓變壓器油等油品的深度凈化處理。也可用于變壓器的真空注油及干燥?？涩F場帶電作業。能夠快速去除絕緣油中的微量水分、氣體及固態顆粒迅速提高絕緣油的閃點和耐壓值等。一次處理能將絕緣油的耐壓值提高35KV以上。
二、原理
水溶解于變壓器油中直到油中的內部壓力平衡為止，如果與平衡壓力有關的壓力、溫度及飽和度等被破壞,變壓器油或逸出或吸收水分，直到在新的條件下達到新的平衡。ZYD系列真空濾油機的工作真空在133Pa以內并將油液霧化為50um以下，從而快速將油中水分降低至3ppm以內。
三、技術特點
★臥式雙真空分離技術，兩次薄膜干燥脫氣工藝,成倍提高蒸發面積及脫氣時間。
★油液霧化顆粒s 50um,數倍提升水分子及氣體分子脫離油分子引力的機會。
★大力提升加熱器與油的接觸面積(2w/cm2)，降低發熱器的表面溫度， 杜絕油質裂解老化。
★加熱器液位及溫度保護 ，杜絕發熱器表面瞬時高溫。
★真空泵前置冷卻器，減少水份進入真空泵，降低更換真空泵油的頻率，延長真空泵壽命。
★脫氣罐”防泡沫結構+雙路電子泡沫監測系統"(關鍵元件使用瑞土原裝進口產品)，杜絕真空泵噴油。
★設有出油壓力保護系統，隨時檢測過濾器阻塞情況，保護設備及人身安全。
★設有過壓、欠壓缺相等電源保護系統。
★操控及其簡潔，故障一目了然。
★全自動浮球及電子油位自動控制系統，實現人機分離。
★高精度濾芯，精度為1um，濾芯的β≥1000。
★使用高壓輸油泵，輸油穩定，噪音低，壽命長。
★整機性能穩定、可靠。
四、ZYD高效雙級絕緣油真空濾油機相關技術參數
|
產品型號 |
ZYD |
10 |
20 |
30 |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
處理能力 |
L/min |
10 |
20 |
30 |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
工作真空度 |
pa |
≤133 |
||||||||||
|
工作壓力 |
Mpa |
≤0.5 |
||||||||||
|
連續工作時間 |
H |
≥200 |
||||||||||
|
無故障工作時間 |
H |
≥5000 |
||||||||||
|
工作溫度 |
°C |
40~60 |
||||||||||
|
電源 |
~50Hz 380V 三相四線 |
|||||||||||
|
工作噪音 |
dB |
≤65 |
||||||||||
|
加熱功率 |
KW |
9 |
15 |
24 |
30 |
48 |
60 |
66 |
90 |
108 |
120 |
130 |
|
總功率 |
KW |
10.5 |
17.5 |
26 |
34 |
54 |
68 |
75 |
100 |
120 |
135 |
146 |
|
進（出）口管徑 |
進油mm |
19 |
25 |
32 |
32 |
44 |
44 |
48 |
50 |
58 |
58 |
65 |
|
出油mm |
19 |
25 |
32 |
32 |
44 |
44 |
48 |
50 |
58 |
58 |
65 |
|
|
重量 |
kg |
220 |
290 |
330 |
420 |
550 |
800 |
950 |
1300 |
1450 |
1700 |
1800 |
|
外形尺寸 |
長mm |
1210 |
1230 |
1250 |
1350 |
1550 |
1600 |
1610 |
1900 |
1930 |
1950 |
2000 |
|
寬mm |
800 |
850 |
900 |
1000 |
1150 |
1160 |
1170 |
1500 |
1550 |
1600 |
1600 |
|
|
高mm |
1350 |
1400 |
1450 |
1500 |
1700 |
1750 |
1780 |
2200 |
2250 |
2280 |
2300 |
|
五、設備技術性能
經濾油機處理后達到以下指標:
擊穿電壓: ≥80KV
濾油精度: ≤1-3μm
含氣量: s0.05%
含水量: ≤3ppm
油質外狀: 透明
工作溫度: 40-70℃
工作真空: ≤133pa
極限真空: ≤5pa
